山东警察学院综合楼智能化控制项目

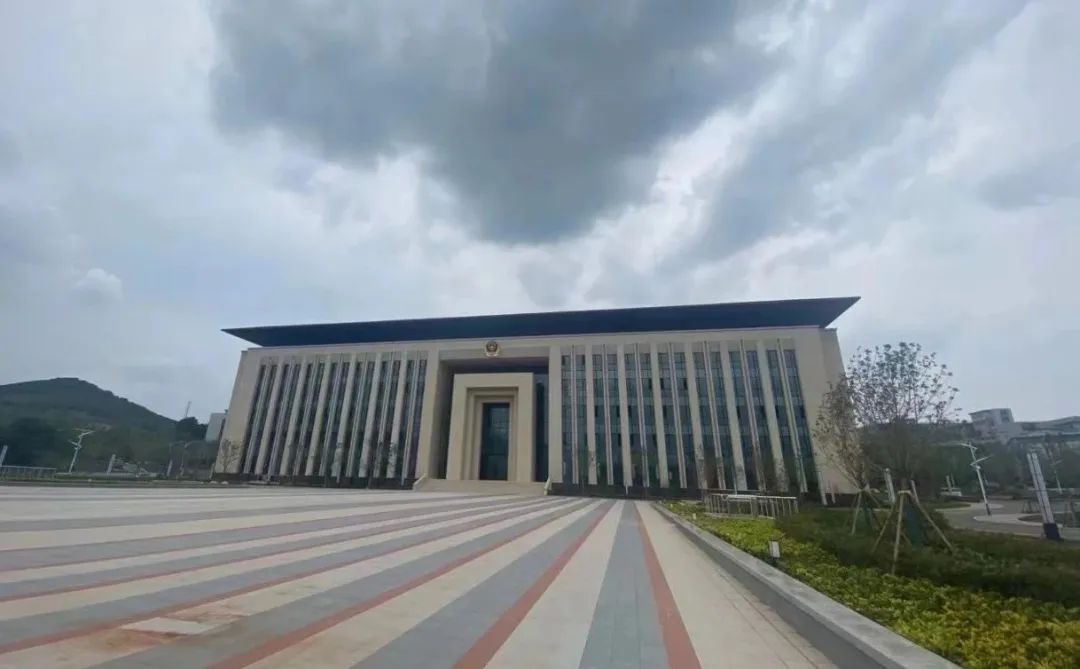

山东警察学院信息图书综合楼,是中共山东省委、山东省人民政府领导下高等院校的图书馆建设项目。总建筑面积4.6万平方米,地上6层、地下1层,包括图书馆、学术报告厅、多功能厅、管理办公室及其他用房。项目今年9月竣工,正式使用,为师生提供智能化的教学服务。
山东警察学院是山东公安机关实验实习、学术交流、集会的重要基地,同时也是山东公安民警学术报告教育基地、警察院校毕业生实验实习基地,实行山东省公安厅、山东省教育厅共管,以山东省公安厅为主的培养高素质的警务人员不可或缺的重要的物质基础。
02
项目需求

(1)实现各种机电设备的自动控制和管理,如温湿度的自动控制、新风量的自动调节、送排风机的程序启停、设备状态的监视,备用设备自动切换运行等。
按管理人员需求,自动形成各种设备运行参数报表,或随时变更设备运行参数(如启停时间、控制参数等)。
(2)建筑的能源资源(电、水、燃气、热、冷、可再生能源)消耗的分项计量、实时监测、统计与动态分析,提高建筑的节能管理信息化、精细化水平。
(3)节能控制。通过一体化管理平台,对能耗及楼宇环境数据的监测和分析,对设备运行实施综合的优化控制,使楼宇设备有效和高效运行,降低大厦的运营成本、能源成本。
03
项目方案设计

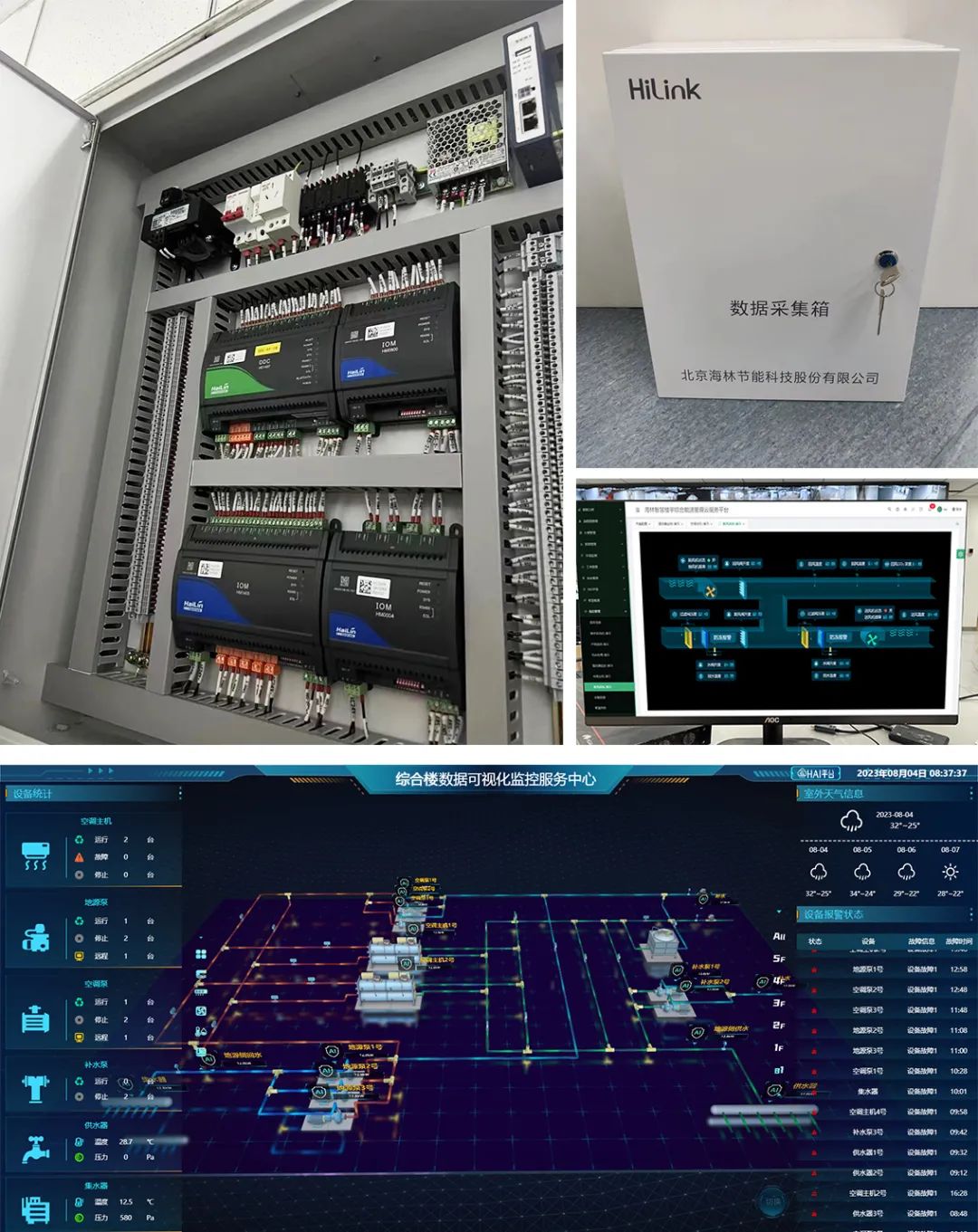

针对项目能源管理和设备控制的综合需求,最终选择海林自控EBA能源楼控系统,用一个软件、一套系统把能耗监测、末端和楼宇自控全都结合在一起。产品线包括海林HAI平台单机版楼控软件、HD1407系列DDC、IO模块、各类传感器等。楼控2000点,能耗表具300台。


系统针对综合楼中央空调制冷系统及空调末端设备的运行规律及管理模式制定相应的控制和管理方案,在保障环境舒适性的前提下,充分有效地发挥设备的功能和潜力,提高设备利用率,实现高效节能,降低能源消耗。
项目采用海林自主研发的物联网DDC,采用具备对等网络方案,分散式控制方式,每个DDC都具备独立的运行能力,不受系统其他部分的影响。

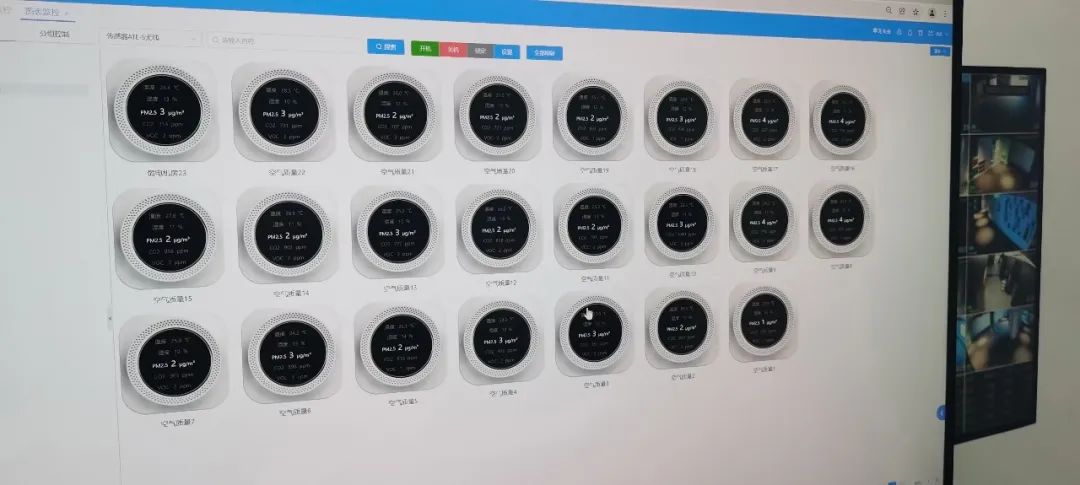

本项目属于封闭式的空气调节系统,为了保证健康的空气环境,在楼宇自控系统的基础上统一安装ATE室内空气质量传感器,实时监测建筑室内的二氧化碳、PM2.5、TVOC、及温湿度等室内环境和空气质量数值。


04
系统功能介绍


楼宇自控:本系统实现空调系统、新风系统、送排风系统、给排水系统、中水系统及智能照明系统设备的自动化控制与管理;同时对室内环境和能耗监测及能源系统进行统一管理,整体提高楼宇设备的运行效率,降低运维管理人员成本,实现低碳节能。
能源管理:本项目建立统一的能源管理系统平台,对能源系统及各个区域的能耗进行监测、分析和统计,以及能源使用全过程进行精细化 管理,实现用能的分类、分项、分级采集和统计分析。
环境监测:系统以计算机技术和数据库技术为核心,通过对楼宇的能耗、空气质量、舒适环境进行实时精准监测,获得大量环境监测数据,并对数据进行分析、判断、处理,进而调控设备运行,实现建筑舒适环境调节和节能运行控制。

HAI 平台将三个数据孤立的传统子系统打通,形成一个综合的高效用能管控平台,实现楼宇自控、能源管理、环境监测等系统软件功能块均可在一个平台上实现控制、展示和联动;根据能源管理系统对楼宇末端能耗的监测和分析,同步调控输送端能源的分配及供应端能源的产生,实现按需供给、供需平衡。

海林自控深耕行业二十四年,拥有强大的技术创新、研发及制造能力,拥有楼宇自控领域齐全的产品线,可以根据不同行业不同类型建筑的需求和应用场景,提供优的解决方案,为众多公共建筑的节能建设和改造提供了楼控技术和产品,为客户创造了舒适健康的室内环境,以及楼宇的低碳节能运行。
