元上都遗址游客中心



元上都遗址游客中心位于内蒙古自治区锡林郭勒盟正蓝旗、多伦县境内元上都遗址文化旅游区,建设用地总面积为99779平方米。元上都遗址是我国目前保留最完整的蒙元时期都城遗址,是亚洲北方具有蒙汉民族文化融合特征的草原都城典范,是拥有蒙古高原东部边缘特色地理景观价值的大型考古遗址。

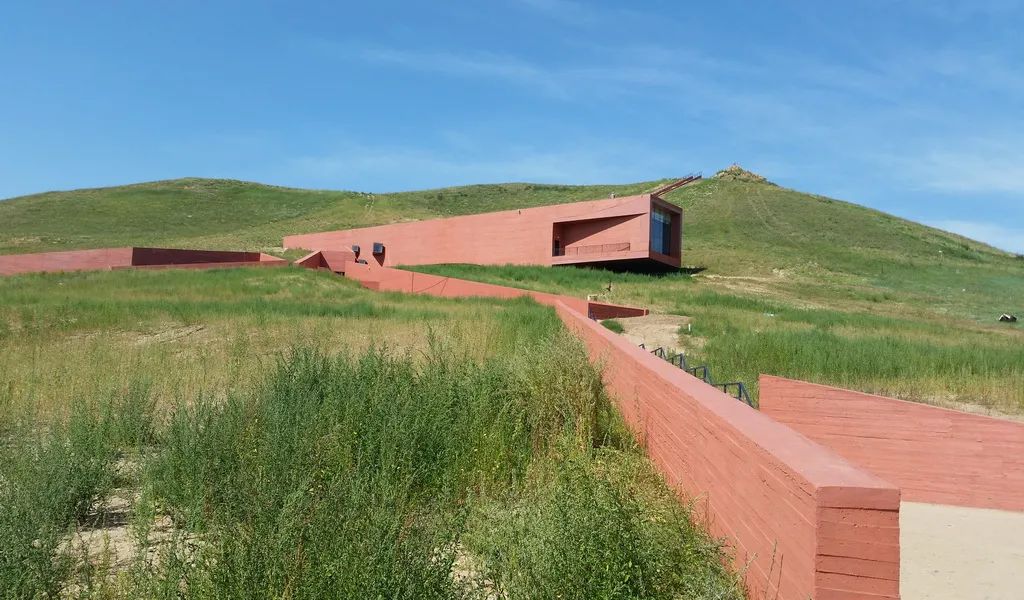

2022年元上都遗址游客中心进行了扩建,建筑采用下沉方式,地面建筑外观造型似一条巨石营造出了一个簇拥在草原中的建筑体。游客中心单体建筑,地下两层包括:影视厅、游客服务接待区、餐饮纪念品区、展厅、元上都文创研究院、综合管理区、卫生间、设备用房等。

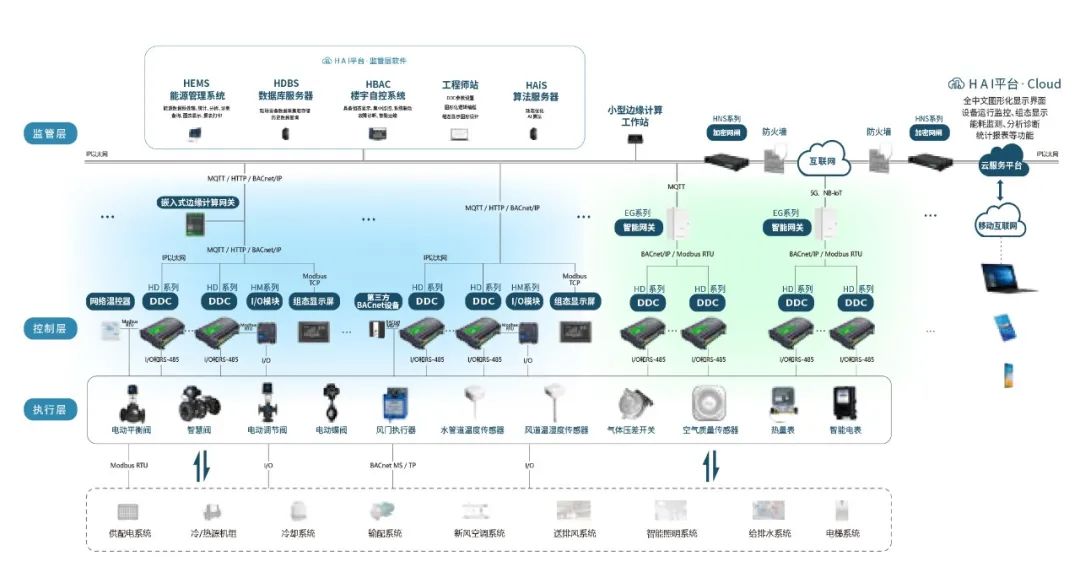

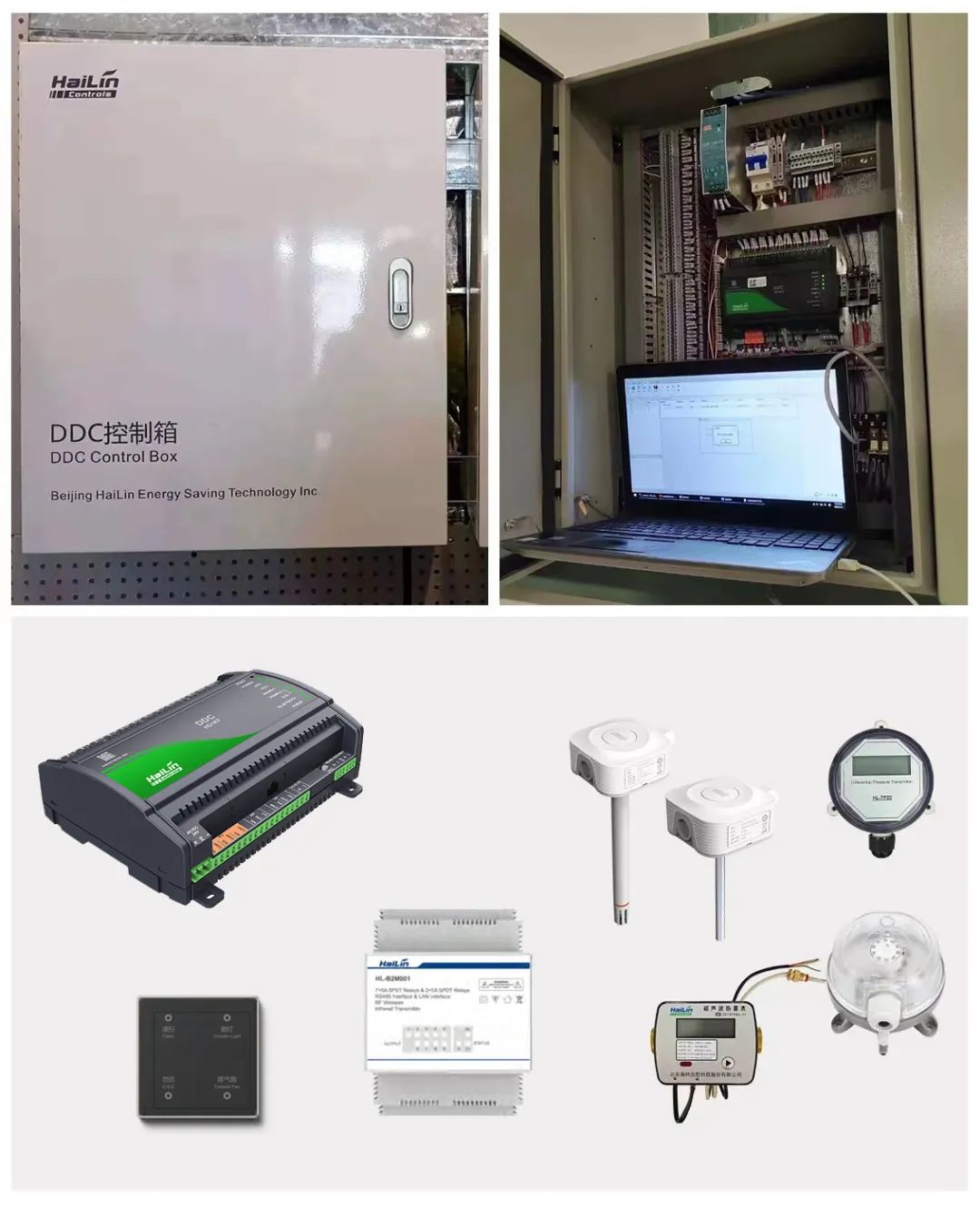

上都遗址游客中心项目采用海林HAI海平台管理下的楼宇自控系统及智能照明系统, 产品线包括 HAI 平台、IoT-DDC、传感器以及灯光模块、智能开关等。系统实现对于空调机组、给排水、冷热源机组、变配电系统的集中监视、控制和管理,打造舒适健康的楼宇环境,改善提高设备系统的运行效率,实现低碳节能。




项目系统功能介绍





给排水系统监控

监测集水坑水泵的运行状态、故障状态、手自动状态、高液位报警,低液位报警、溢流报警及水箱液位;可在可视化地图上查看设备状态并进行远程控制。


冷源系统监控

通过传感器监测设备状态信息,主要设备启停、故障、手自动状态,冷冻水、冷却水的出水、回水温度、压力、流量等。


空调系统监控


● 根据送风温度与设定温度相比较控制冷、热水阀门的开度,使送风温度保持在设定范围内;

● 根据事先设定的程序或时间表,也可以根据需要手动控制机组风机启停、联锁保护控制,监测机组运行状态(风机压差状态)、手/自动状态、故障报警等,同时自动统计机组工作时间,提示定时维护。

● 冬季时,在风机停止运行时保持水阀的最小开度(30%),防止冻损盘管;

● 设防冻开关,冬季当温度过低时防冻开关报警,此时停止机组运行,同时打开热水阀至100%,直到防冻报警自动解除,用于防止盘管被冻裂;

● 能够监测机房内温湿度,使物业人员能够了解机房现有的温湿度环境;



可视化界面

可在可视化界面上查看设备状态并进行远程控制。


定时控制

管理人员可在时间表增加控制计划,包括受控设备、控制逻辑、自动控制时长等;可在时间表上按照日、周、月、年等筛选、查看控制计划。


智能照明

每一层都有一个智能网关,通过智能照明模块,控制每一个灯光回路。系统使用智能灯光模块和本地控制面板,整个系统控制逻辑可编程,并可以同步到软件平台,也可以由软件平台直接控制每一个回路的开关。


海林自控作为一家研发和生产制造的产品型公司,兼具硬件和软件能力,同时具备从云到端的综合技术能力,拥有楼宇自控领域全线的产品。能够根据不同的楼宇、不同需求、不同应用场景,为客户设计出符合各类建筑楼宇需求智能化控制方案。海林自控深入楼宇自控、能耗监测及节能控制领域,为众多客户提供专业的远程或现场系统维护、技术指导、数据分析、节能改造、软件升级等服务。
