案例详情
Case Detail
中国烟草总公司办公楼项目


中央空调在公共建筑中的广泛应用,为建筑楼宇提供舒适的室内环境的同时,也带来了巨大的能源消耗,大大增加了建筑楼宇的运营成本。

在实际应用中,中央空调系统的能耗主要由各种机电设备产生的,按照其作用范围可以分为两大部分,一是冷热源系统设备如制冷机、水泵等产生的能耗;二是空调末端系统设备如送风机等产生的能耗。

目前行业内针对中央空调的节能改造大多集中在空调主机房,主要对空调主机、冷冻水泵、冷却水泵以及冷却塔等设备进行节能升级,以及设置对应的节能控制系统。而中央空调系统末端设备分布较广,仅风机盘管温控器联网通讯布线施工就非常复杂,因此集中控制的程度不高,在中央空调的节能改造中也往往不会着重考虑末端的节能设计。

仅仅提升了单个设备的能效,但对于末端设备的运行不能有效管理,最终系统的整体能耗并没有得到显著改善。

海林末端温控器监控系统通过风盘末端安装联网温控器,对于中央末端风盘设备实施全面监测和智能化管理,实现集中管理、分区控制,减少冷源侧主机及循环泵的负荷,既保证了环境温度的舒适,又能有效减少不必要的能源浪费。

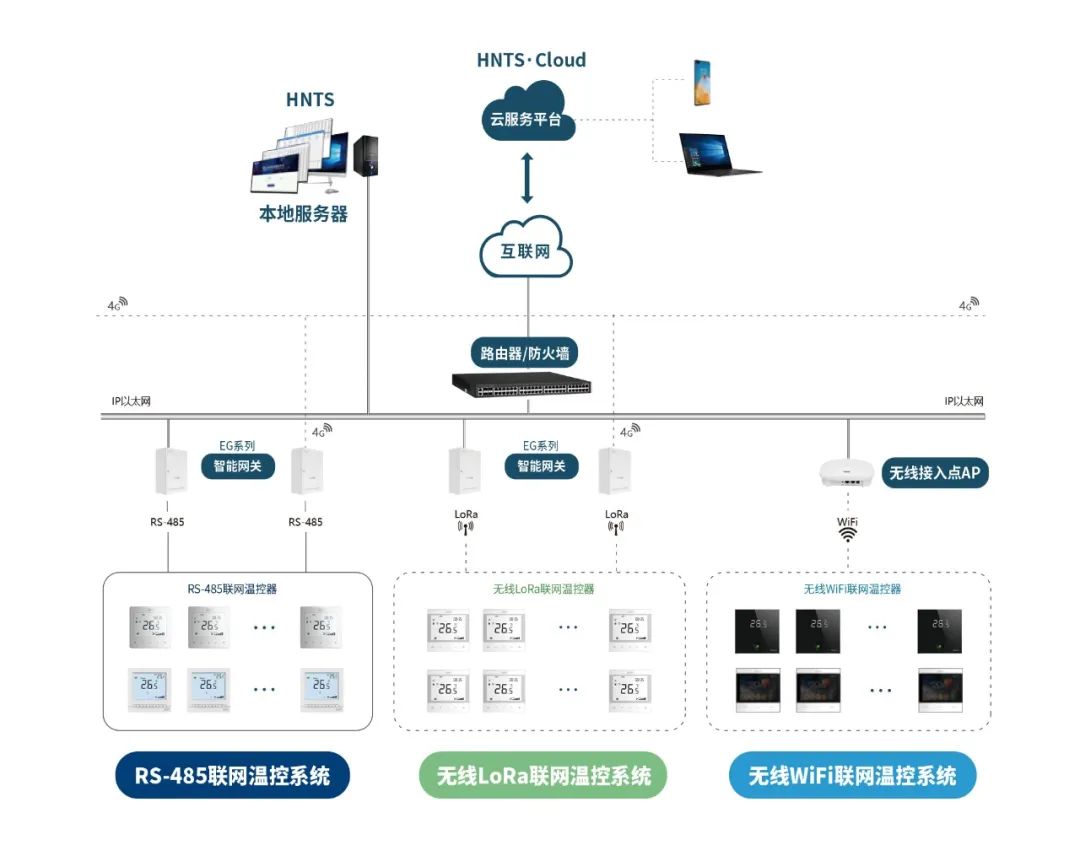

海林末端温控器监控系统有三种联网监控方式:

▷ RS-485

联网温控系统

▷ 无线LoRa联网温控系统

▷ 无线WiFi联网温控系统


★系统亮点: LoRa 无线温控器监控系统可让旧楼通过改造,轻松实现集控功能。只需要将原温控器换成 LoRa 温控器,不用改线和布线,在方便接线的位置安装接收器,即可实现所有温控器联网功能;在新建项目, LoRa无线温控器灵活拆卸的优势非常凸显,无惧项目之后的局部改造。


近期典型案例

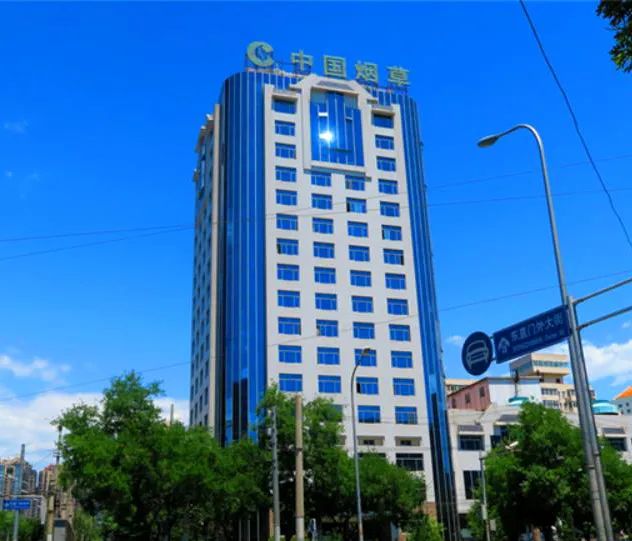

中国烟草总公司东直门办公楼节能改造项目

项目规模:1.8万平方米

改造前现状:

1、楼内冷热主要由风机盘管提供,风机盘管以及安装的配套温控器在大楼内均为独立运行,无法做到集中控制,实现更好的降低能耗的效果。

2、现有的控制系统无法监测楼内末端设备的工作状态。

3、由于楼栋及风盘比较分散,需要投入大量的人力物力进行维护和管理,对于管理人员日常巡检强度及技术性要求高。


改造方案:海林LORA无线温控器监控系统,末端集控点位340点。


系统功能和特点:


1、建立统一的空调末端监控管理平台,对空调末端设备进行集中监测,对空调的使用过程进行管理,使设备管理数字化、智能化,提高管理水平;

2、实现智能化管理,通过系统软件进行分区域监控和设置、定时启闭等,减少浪费和不必要的满负荷运行,提高运维水平,降低系统能耗,节能效率达到20%;

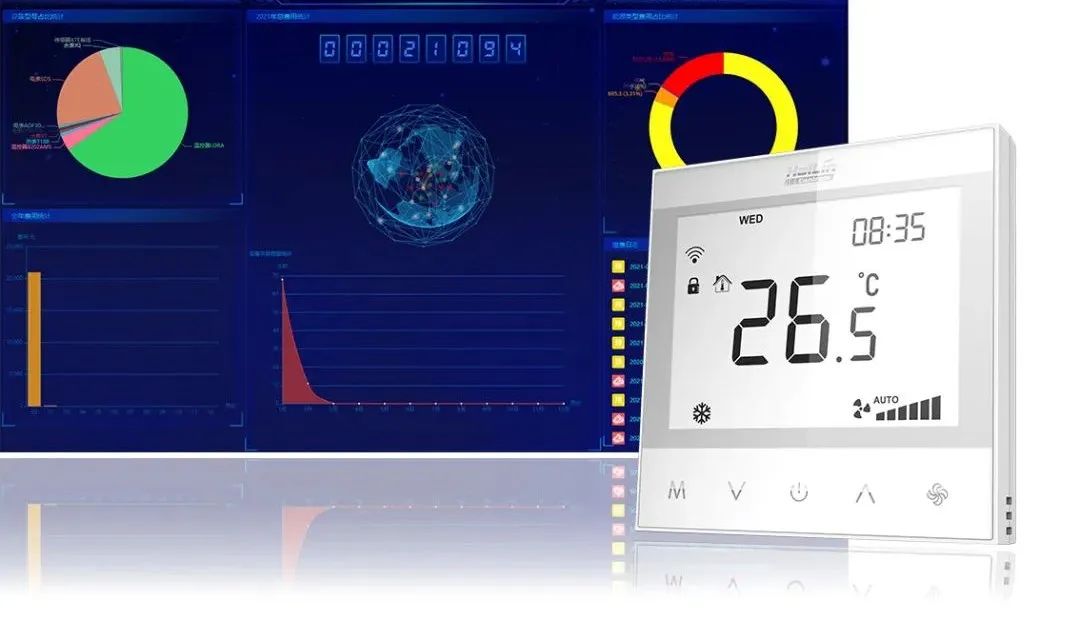

3、通过机交互的软件,实时监控、分区控制,限定使用,定时控制,历史查询,故障报警等功能;界面友好,易于操作,实现温控器末端的集中控制和管理;

4、Lora末端温控器可以完全替代现有温控器,无需进行室内布线,具有无线发射功能,且不影响既有无线网络;

5、温控器通过RS485接口,将数据传输到数据采集器,实现远程集控。




海林自控作为暖通自控和楼宇自控专业的系统、产品供应商,多年来为众多公共建筑的节能建设和改造提供楼宇自控技术和产品,为客户创造舒适健康的室内环境,保障建筑楼宇智能稳定、高效节能运行。
