标杆工程 | 海林助力黄浦商业新地标—博荟广场（ONE EAST）舒适节能运行
2022-03-28

黄浦世博滨江区域位于上海中心城区，其沿江地带是目前可供大规模、高起点、成片规划开发的地区之一。

为实践“后世博”整体规划，该区域将被打造为“国际知名企业总部集聚区”“商务与绿色生态整合的世界级工作社区”及“具有国际影响力的低碳社区”。

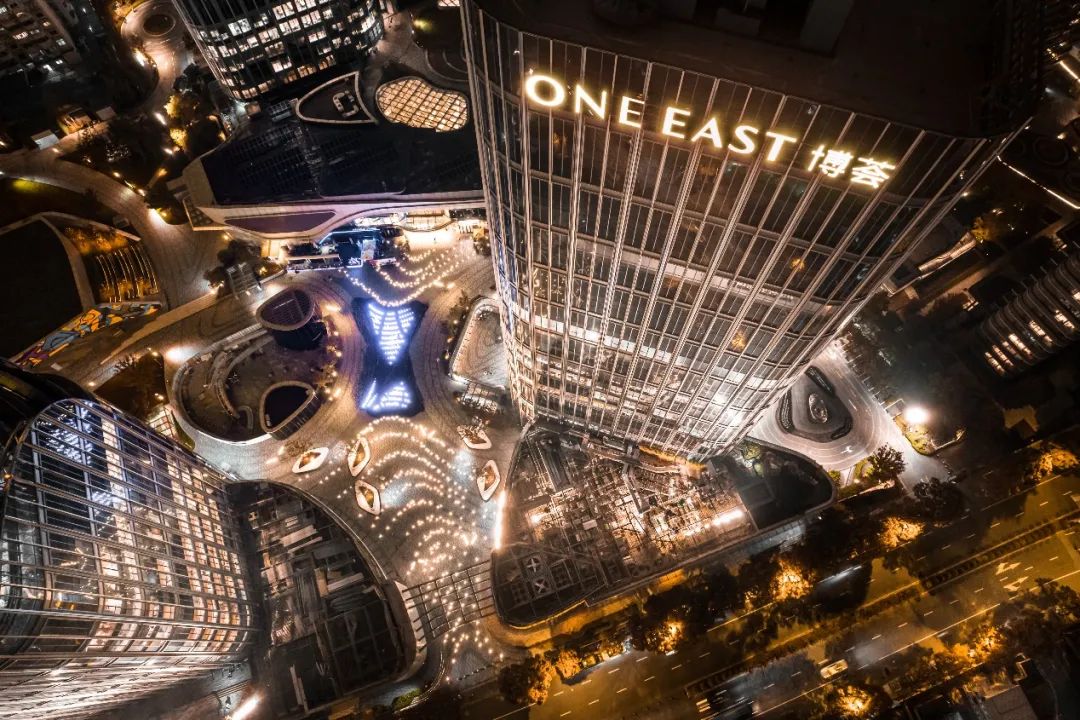

博荟广场（ONE EAST）作为滨江区域新成员，坐拥黄浦江景，总占地面积55,590平米，包含三栋超过十万平米的独立甲级写字楼及一座精品购物中心。博荟广场One East作为一座集工作、购物、餐饮和娱乐为一体的商业综合体，成为上海黄浦商业新地标！

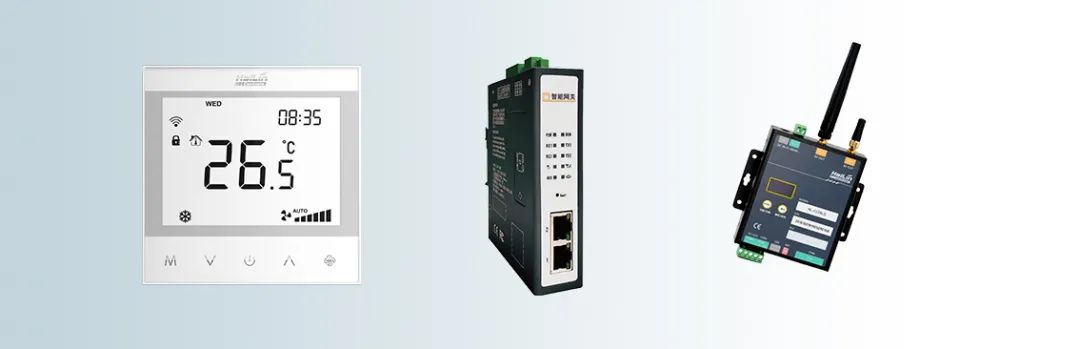

海林自控为博荟广场项目提供了一套节能、舒适、绿色和智能化的空调末端控制系统——无线LoRa温控器集控系统，包括系统软件及HL7031无线LoRa温控器、LoRa串口协议转换器及EG-03系列智能网关等产品。

空调系统是调节环境温度的主要系统，建立集中化管理平台实现对空调末端的控制，能够有效提高环境舒适度，降低运行能耗。

海林末端温控器集控系统集自动化控制技术、计算机网络技术于一体，可同时集中或独立对多台末端设备的启停、水阀的开闭及温度设置进行控制。系统有三中集控方式：RS-485 有线方式、LoRa 无线方式、Wi-Fi 无线方式。

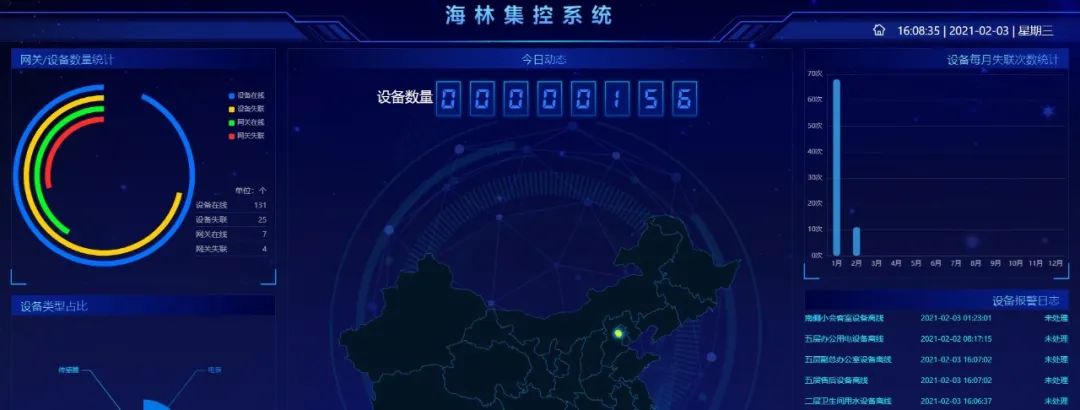

在软件平台的操作界面上可以直观地观察到每台末端的运行状态、故障状态等，并对这些末端设备进行监控，达到统一管理、集中控制的效果，适用于商业楼宇、医院、酒店、住宅、场馆等建筑楼宇，同时可与其它楼宇自控系统相集成。

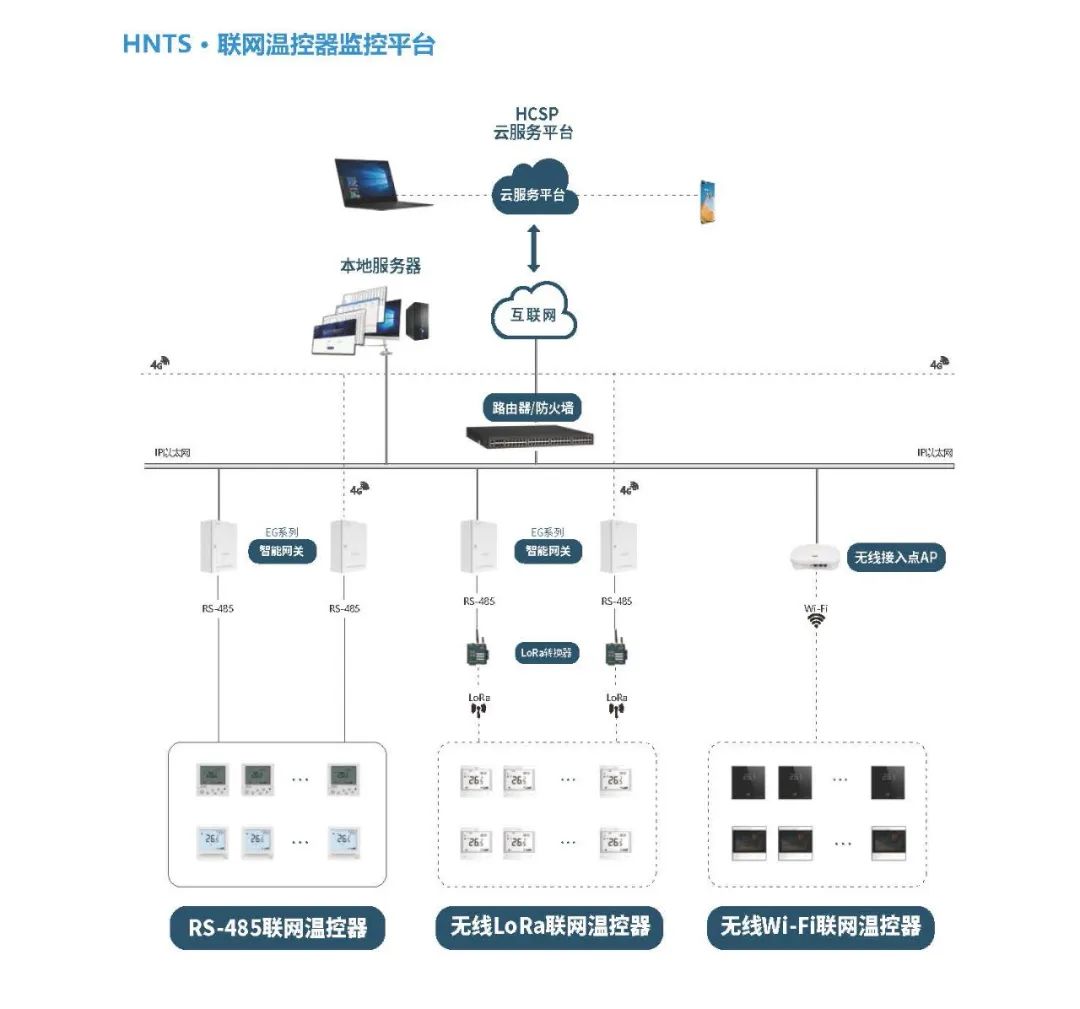

海林无线LoRa温控器集控系统架构设计

SYSTEM ARCHITECTURE


海林无线LoRa温控器集控系统采用三层架构的模式，适用于各类楼宇建筑的末端管理需求。

 第一层：执行层
采用海林 LoRa 无线温控器，通过 LoRa 无线通讯方式连接到 LoRa 无线转换器，再通过 RS-485 的方式连接到 EG 系列网关。



第二层 通讯管理层
采用海林 EG 系列智能网关，通过 RS-485的通讯方式连接设备后，通过 TCP/IP 或4G（可选）连接平台层。向上协议支持MQTT、Modbus TCP、Bacnet IP 等协议。



 第三层 软件平台层
采用 HAI 平台与智能网关连接，实现软件平台集控功能。





主要功能

MAJOR FUNCTION



实时监控：通过单元式智能控制器通讯接口，实时监控空调的运行状态参数，并可远程设置与开关空调。


远程控制：配合相应的软硬件，可以通过工作站对设备进行远程控制，实现设备管理的自动化、合理化。


历史存储：各类参数可作为历史记录存储在数据库中，以供后期查询、分析、统计。


启停操作：系统可以根据设置提供准确的实时启/停次序，亦可以根据用户需要全部启动或停止所有设备。


区域管理：系统根据用户需要可设置监控点区域，分区管理，提高系统效率。



海林自控专注行业23年，在暖通自控领域已经积累丰富经验、获得良好口碑。海林自控具有强大的技术创新、研发及制造能力，拥有楼宇自控领域齐全的产品线，可以根据不同行业不同类型建筑的需求和应用场景，提供优的解决方案。
