李斯洋：EBA能源楼控系统架构及项目应用（上）
2022-12-05
11月30日，在中国勘察设计协会智能分会举办的智能公益讲座中，海林自控系统事业部总监李斯洋带来《海林能源楼控系统助力建筑“脱碳”》主题分享，详细讲解了海林能源楼控系统原理、架构、产品及项目应用。

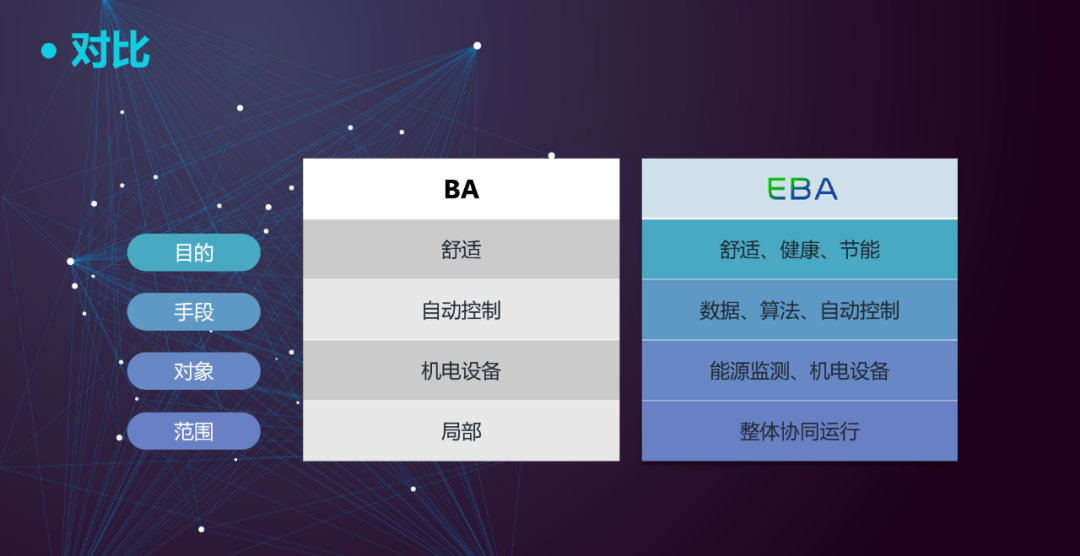

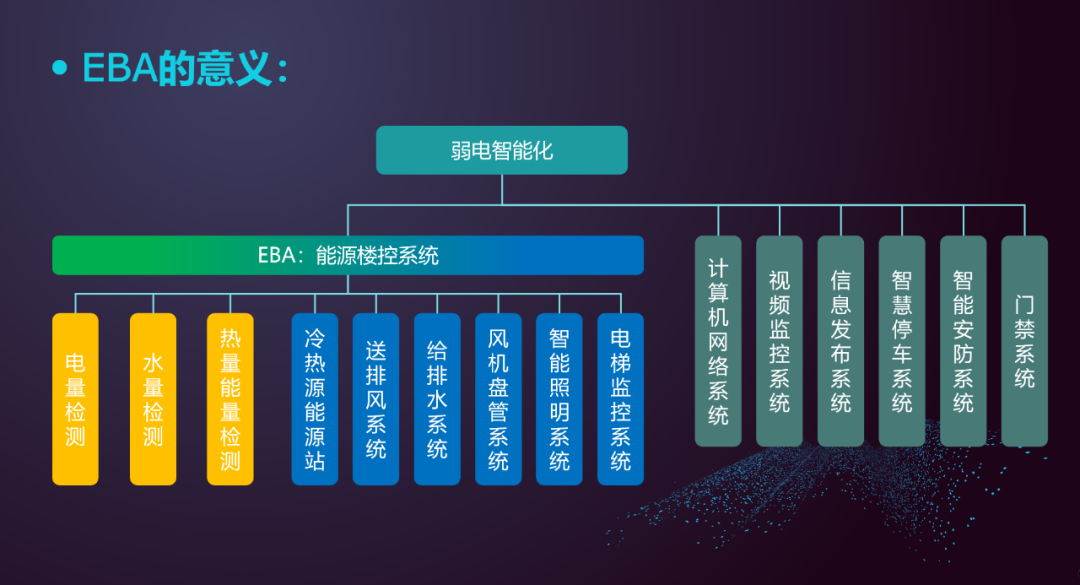

EBA能源楼控是把能源的监测和大楼内所有设备的控制完全结合在一起，它不是简单的实现几个系统软件的集成或在楼控的界面里简单显示一些能耗数据，它的重点是在控制策略上实现打通融合。
海林EBA能源楼控是在“双碳”的背景下产生的，其目的主要是促进建筑节能降碳。能源监测和楼宇自控都关乎楼宇的能源，而且这一块是建筑用能的最大户，涉及到的建筑的能源基本上占总体的50%-70%，而这一部分用能也是建筑里最可把控的部分，是实现节能降碳的最大潜力。其他的基本上都是不太可控的用能，比如电梯、办公用电等通常用电量也很大，但是一般我们没法控制。

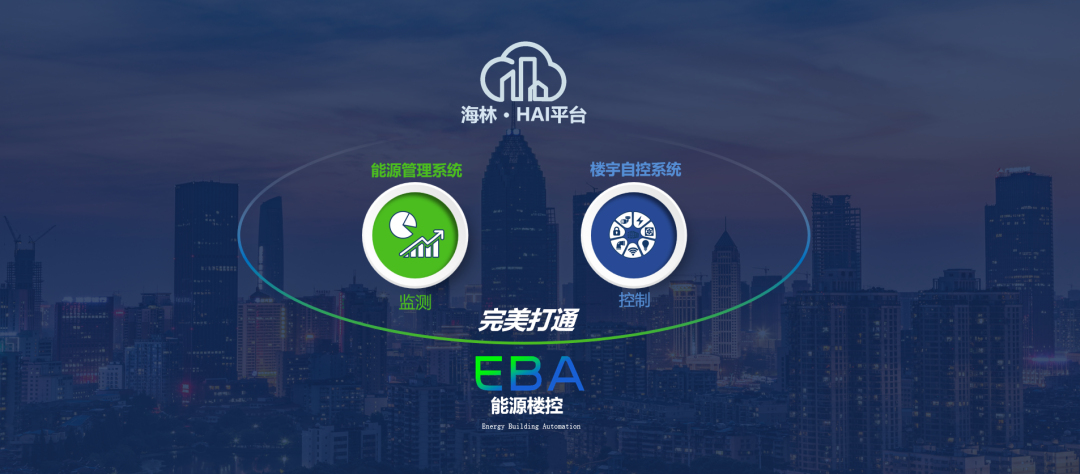

EBA用一个软件、一套系统把我们能耗监测、末端和楼宇自控全都结合在一起。

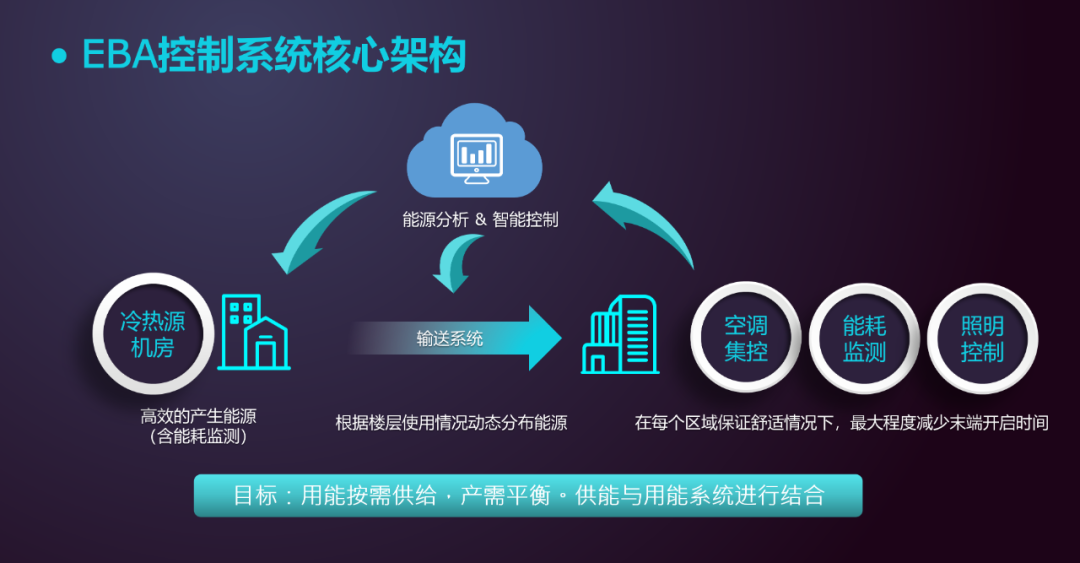

通过灵活、安全的系统架构，将能源管理和楼宇自控进行深度融合、数据协同。根据能源管理系统对楼宇末端能耗的监测和分析，同步调控输送端能源的分配及供应端能源的产生，实现按需供给、供需平衡。
● 末端监控系统包括温控器、传感器等，可以以无线或有线方式连接到同一个平台；
● 微环境系统也就是Ace智能控制系统，实现办公室或办公区的灯光、窗帘、空调、新风等的统一控制，以及在会议室控制一些屏幕、幕布等办公设施。微环境系统同样可以通过网关连接到HAI平台；近两年在商业建筑中的应用不断增长。
● 智能照明系统将传统有线的照明系统通过网关连接到HAI平台；
● 楼宇自控系统使用物联网DDC，可以通过三种方式联网：通过网关、边缘网关连接到平台；DDC可以直连以太网；智能网关可以通过4G、5G，用SM卡连接互联网。

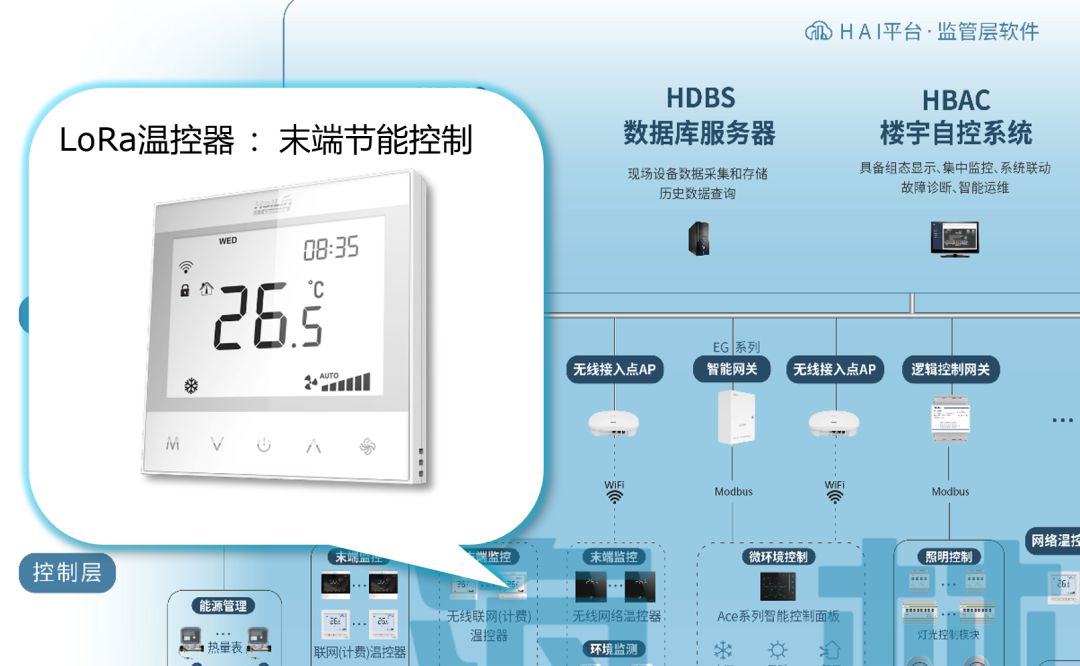

末端的明星产品是LoRa温控器。
上市三年，应用非常广泛，而且销量还在大幅增长。现在不管是改造项目，还是新建项目，很多都是用loRa无线方式。它不需要很多RS485的接线，免去了复杂的施工布线，更重要的是对于项目以后的改造升级非常方便。

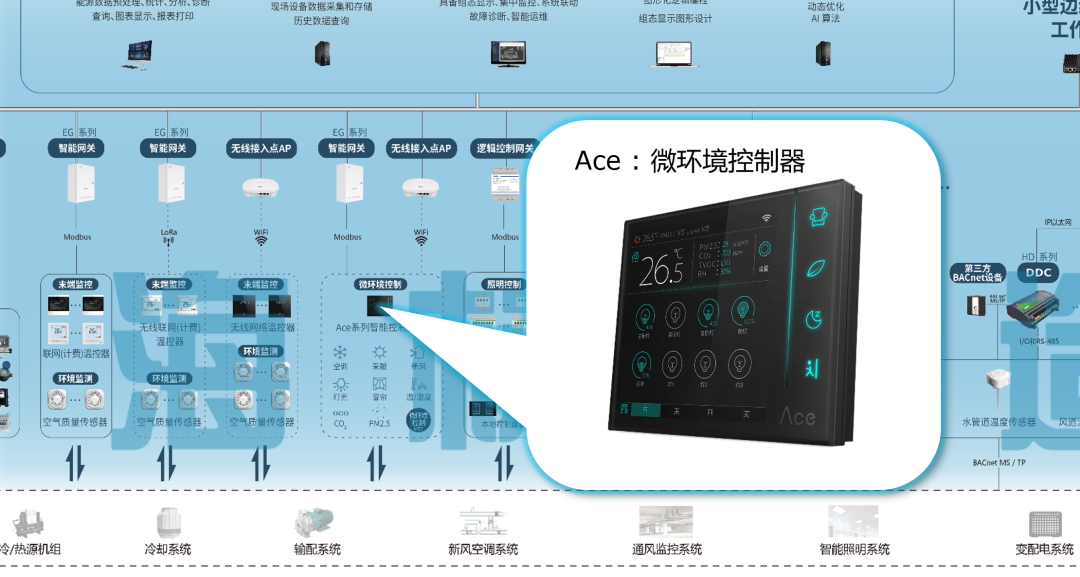

3、Ace微环境控制器
Ace微环境控制器是一款智能控制面板。提到智能产品，我们一般会认为适用场景主要是住宅、公寓等，其实这款产品近两年被大量用在办公楼、学校、商业等公共建筑中。
Ace智能控制面板是一个区域的核心主机，控制所有灯光、窗帘、空调、地暖、新风等设备，监测空气质量等环境数据。此架构打破传统架构，一个系统实现传统的智能照明系统、温控器联网集控、环境监测等三个系统的功能，实现全环境控制，大大降低了系统成本。
