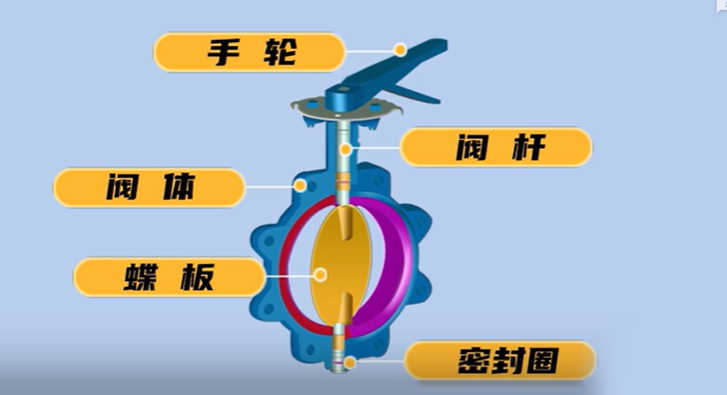

蝶阀主要由阀杆、阀体、蝶板、密封圈组成。

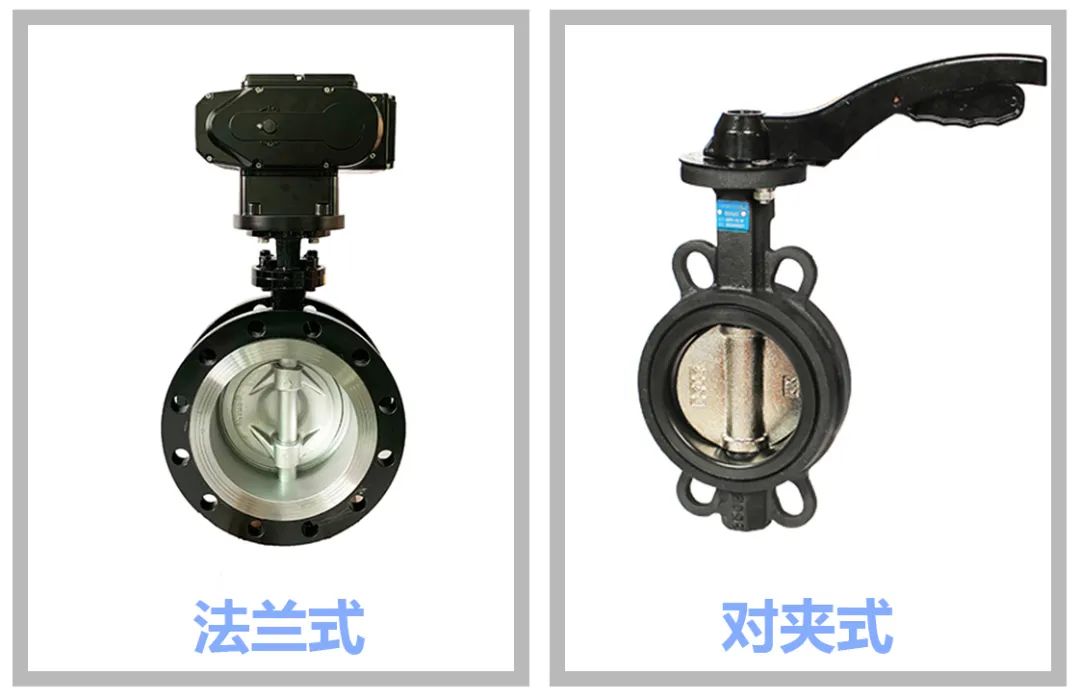

对夹式、法兰式
法兰式蝶阀是阀体两端带有法兰,通过螺栓固定法兰安装在管道上。
2、结构简单,体积小,重量轻,适用于大口径的阀门;
3、可运送泥浆和浑浊液体,在管道口积存液体较少;
4、密封面材料一般采用橡胶、塑料,低压下可实现良好的密封。

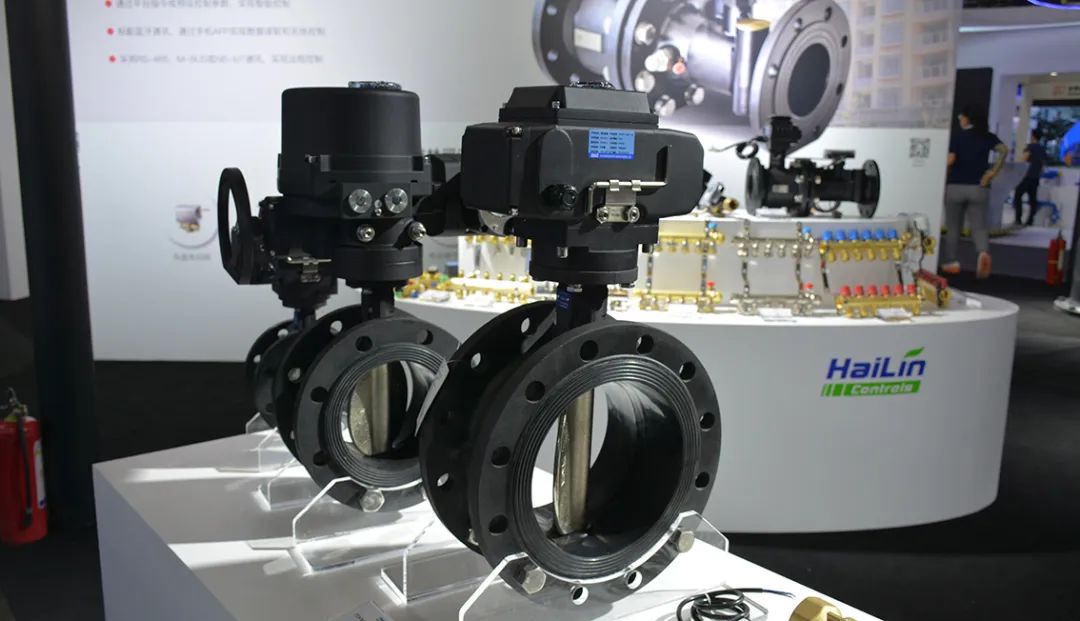

海林蝶阀包括电动蝶阀和手动蝶阀,有一下主要型号:

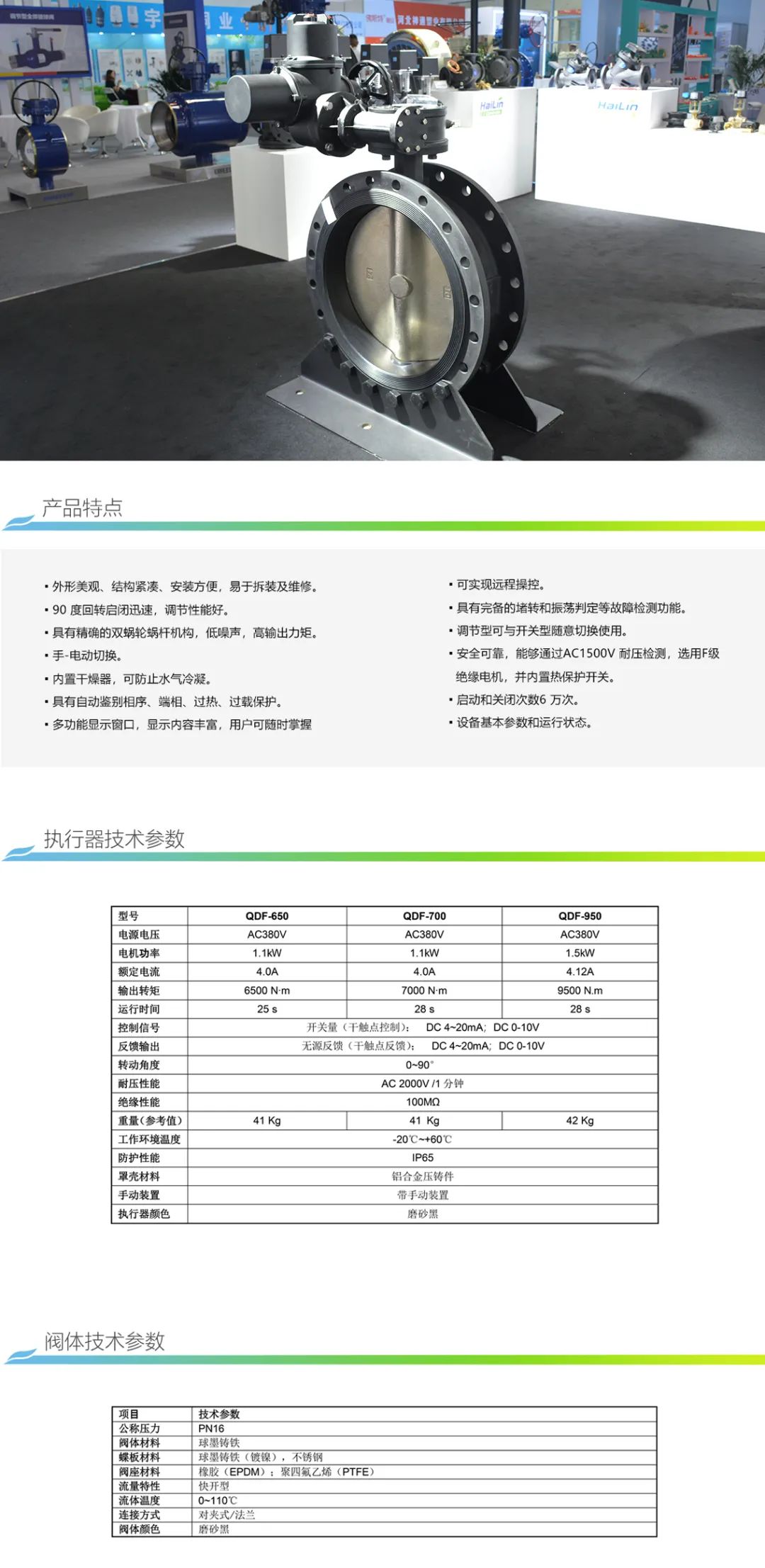

QDF系列多回转电动蝶阀DN600-DN800
多回转阀门电动执行机构,通称为QDF型。适用于启闭件做直线运动的阀门,如闸阀、 截止阀、隔膜阀、闸门、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、可广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
QDF系列电动蝶阀DN40-DN500
QDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中,能够实现浮点型、比例调节型(标准信号 DC0(2)-10V 或 4(0)-20mA)控制。通过PLC、DDC、温控器等控制信号,对电动蝶阀的开度进行调节,以控制管道系统介质的流量,使电动蝶阀的开度始终保持在设定范围内,以满足管道系统中对流量、压力、温度的精确控制。

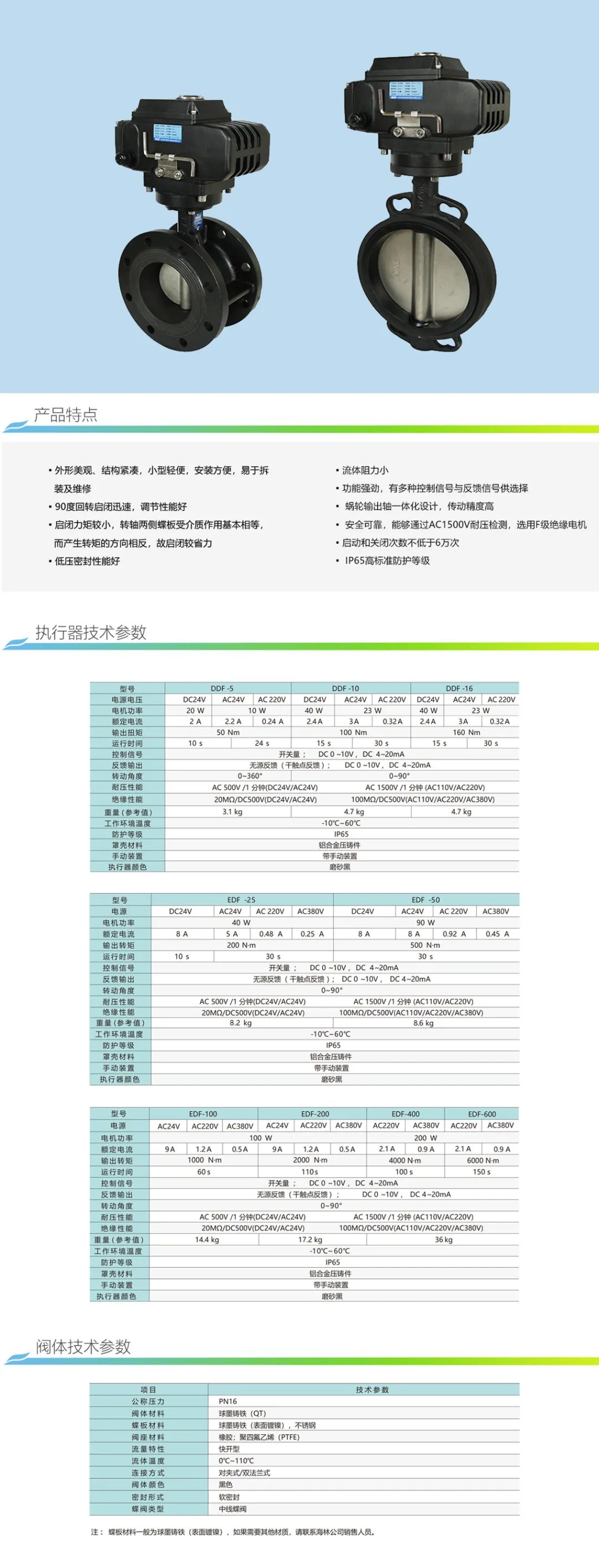

EDF系列电动蝶阀
EDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中,能够实现浮点型、比例调节型(标准信号DC0(2)-10V 或 4(0)-20mA)控制。通过 PLC、DDC、温控器等控制信号,对电动蝶阀的开度进行调节,以控制管道系统介 质的流量,使电动蝶阀的开度始终保持在设定范围内,以满足管道系统中对流量、压力、温度的精确控制。

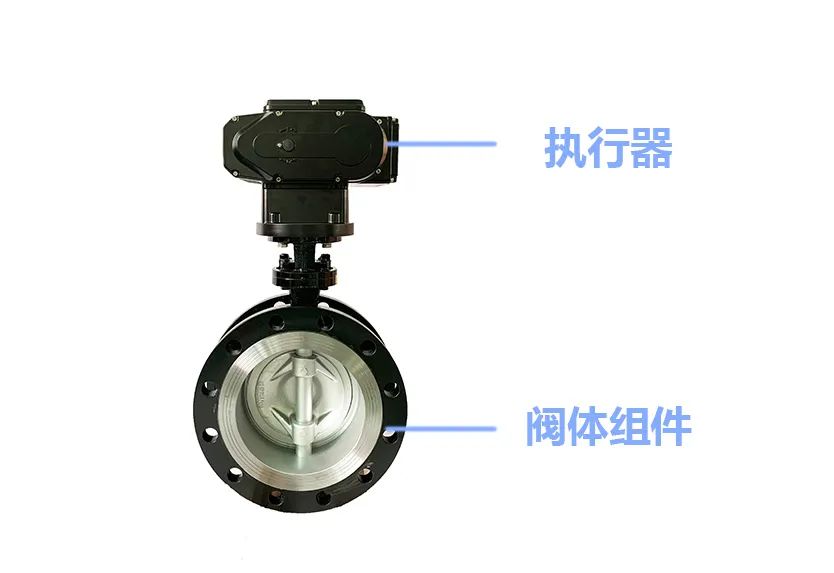

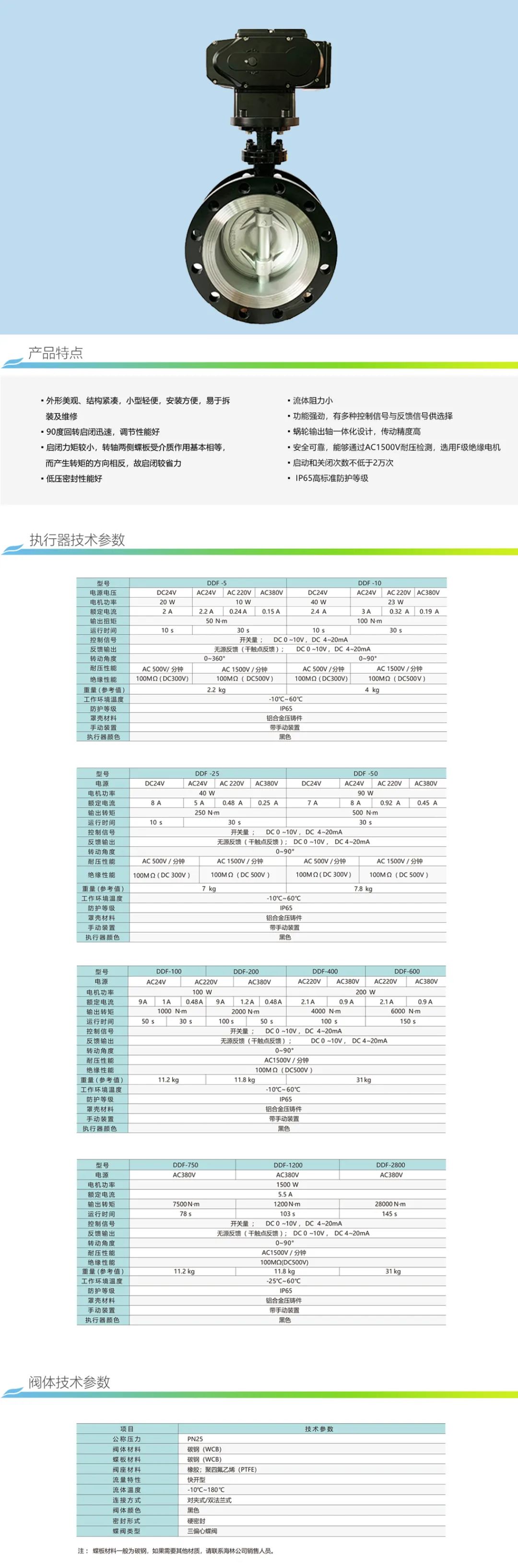

DDF系列三偏心硬密封电动蝶阀
蝶阀用于暖通及制冷系统中热水、冷冻水和冷却水的通断和流量调节控制。DDF三偏心电动蝶阀系列包括了DN50至DN800之间的所有型号,配备开关型执行器。阀体和执行器出厂时已装配完毕,减少了现场的安装工序。

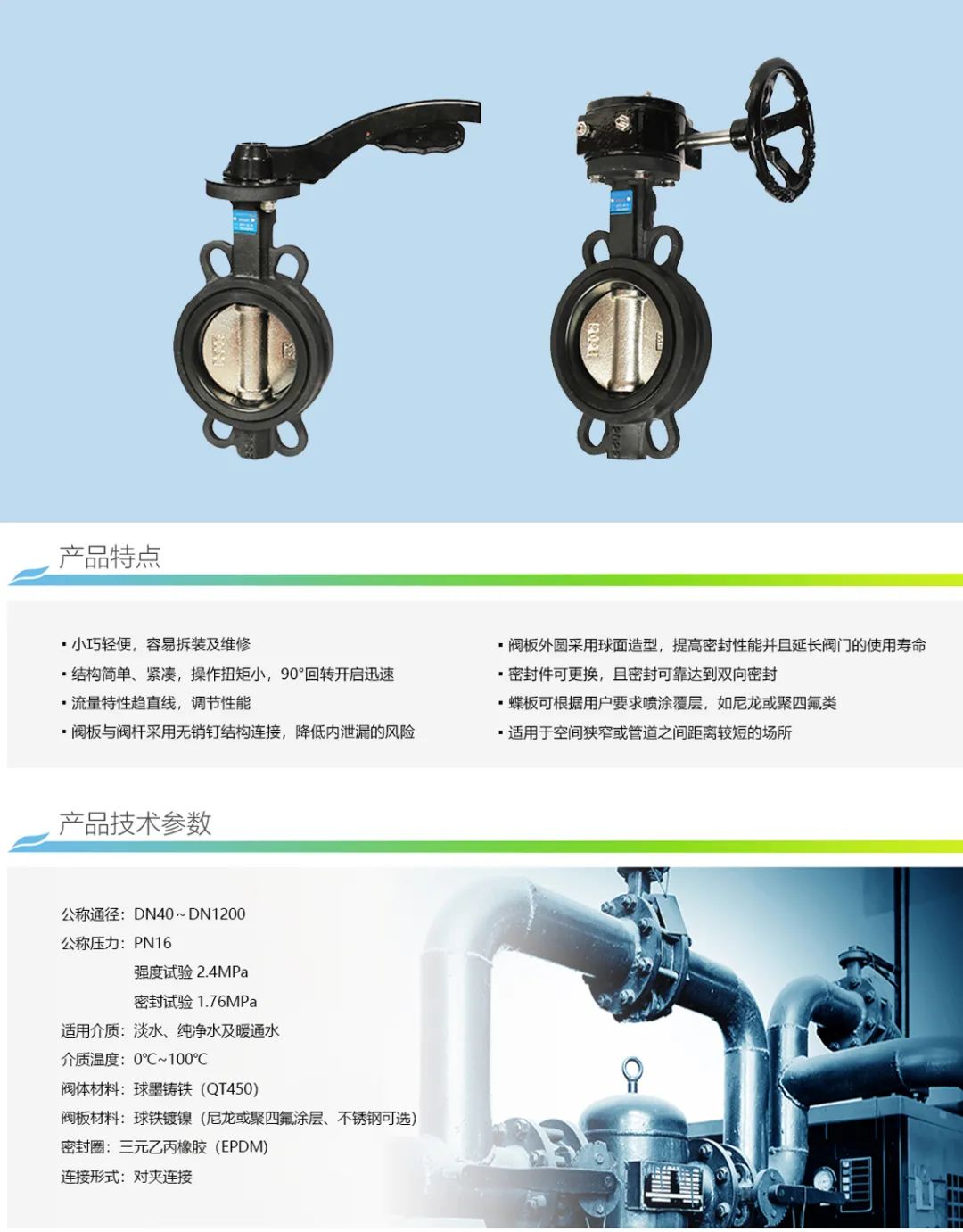

SDF手动对夹蝶阀
SDF手动对夹蝶阀阀板材质采用电镀阀板(可选304阀板),阀座材质采用EPDM ,阀体材质为QT450,适用介质为淡水、纯净水以及暖通水。

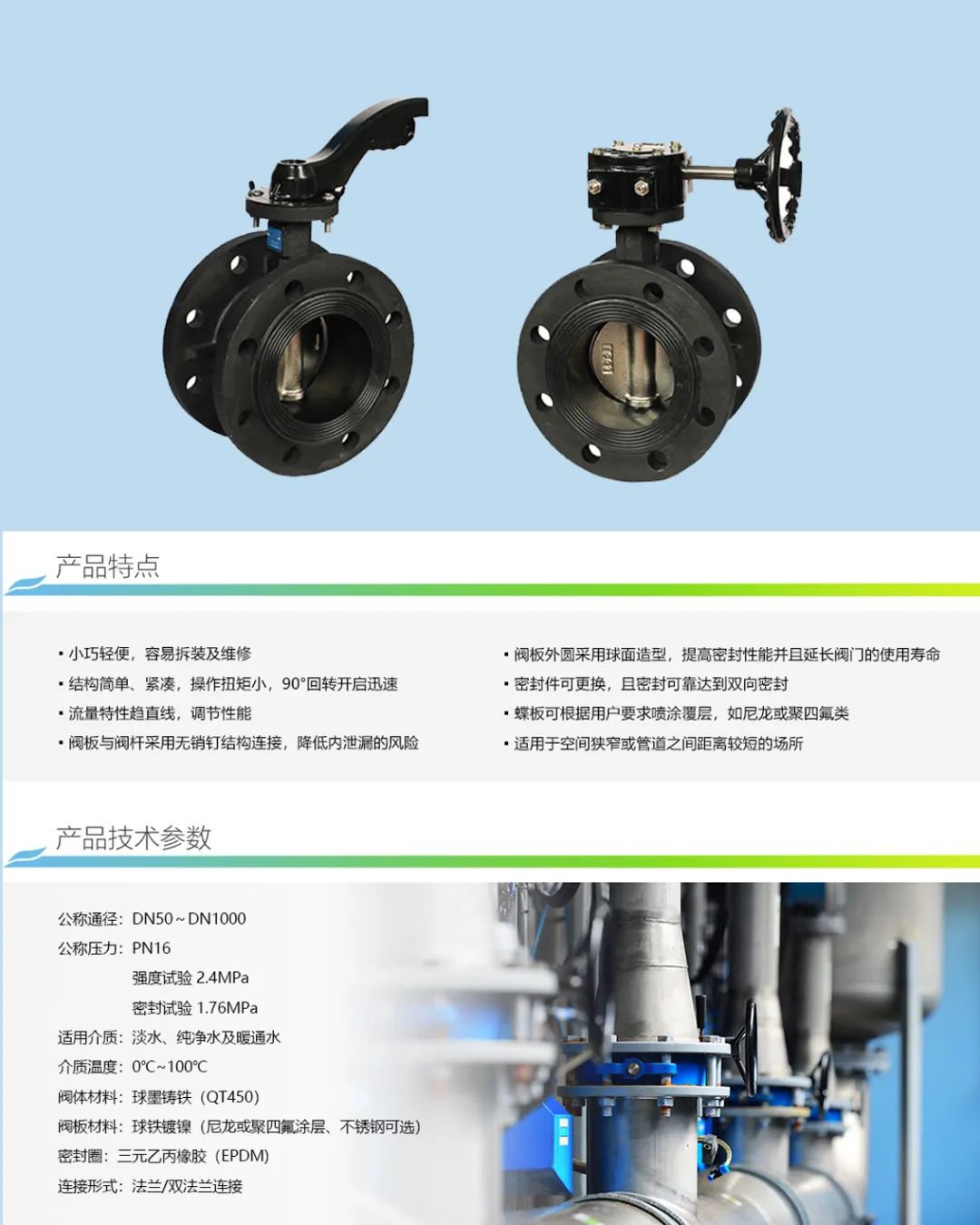

SDF手动法兰蝶阀
SDF手动法兰蝶阀阀板材质为电镀阀板(可选304阀板)阀座采用EPDM材质,阀体QT450材质,阀轴采用碳钢材质。
◆ 外形美观、结构紧凑,易于拆装及维修
◆ 启闭力矩较小,转轴两侧碟板受力基本相等,产生转矩的方向相反,故启闭较容易
◆ 有开关量和模拟量,有多种控制信号和反馈信号供客户选择
◆ 一体化设计,传动精度高
◆ IP65高标准防护等级
◆ 使用寿命高达6万次

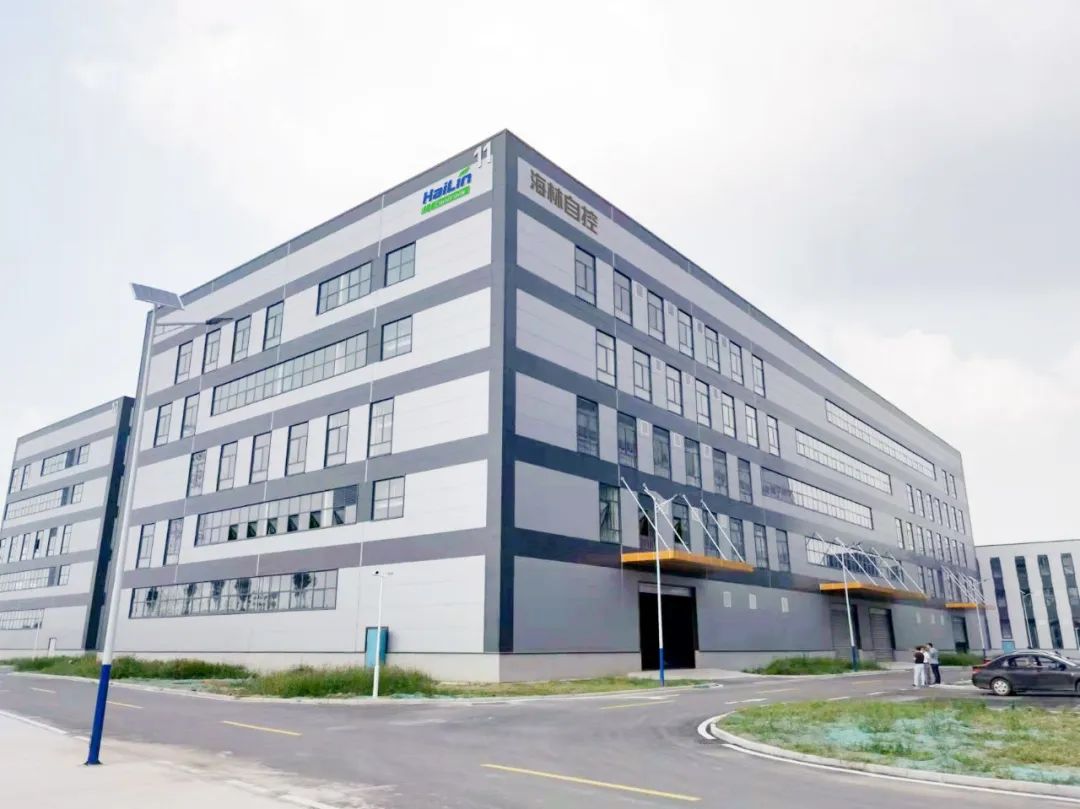

海林自控拥有先进的阀门工厂,着力智慧阀、电控阀、平衡阀、调节阀的研发创新和生产制造,进一步实现自动化组装和测试,推进质量体系升级,全力推动行业国产化发展。海林始终秉承“做好产品,做好服务,做负责任的公司,做令人尊敬的企业”的经营理念,坚持做高品质阀门,以持续不断地创新引领行业发展。
